22吋 DIY AIO 電腦組裝 一 硬體篇
延續上一篇”22吋DIY AIO電腦機殼開箱”這一次開始進行組裝。

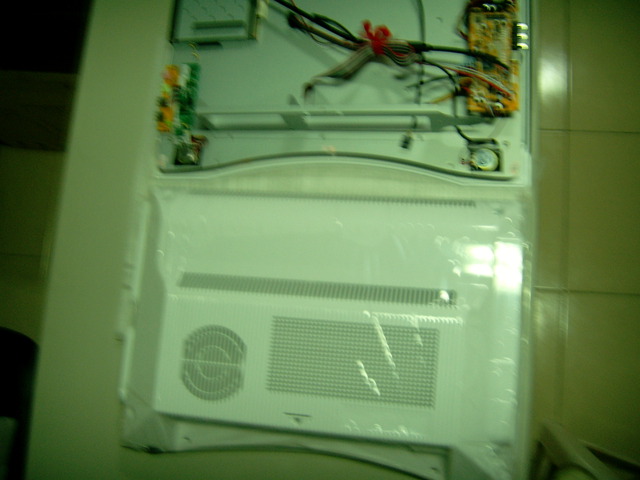

打開後機殼，把機殼放在不影響組裝的位置。

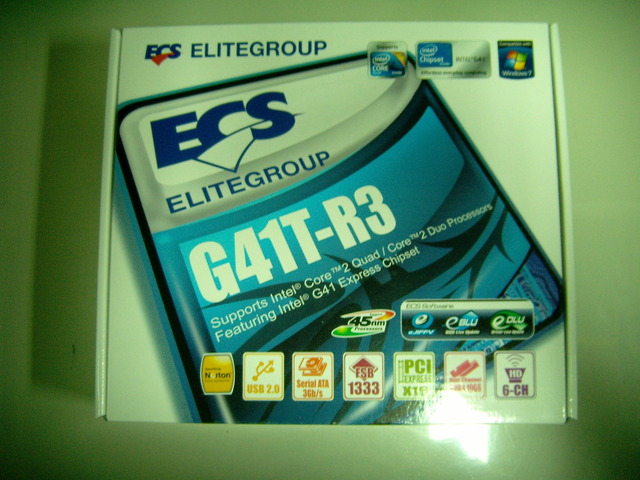

這次我們選用精英的G41T-R3的主機板。

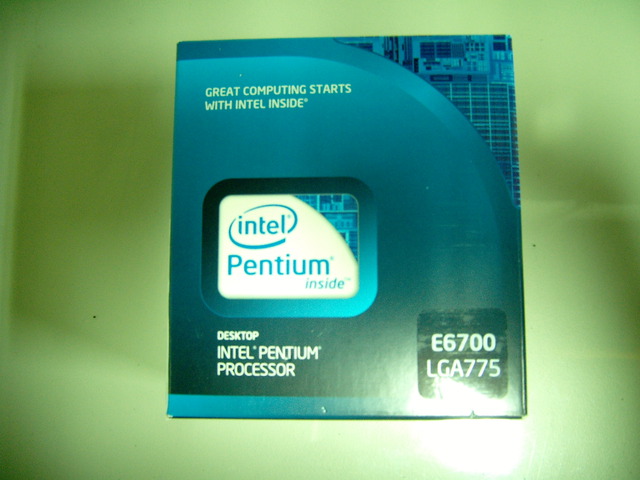

選用的CPU是Intel E6700雙核心3.2G。

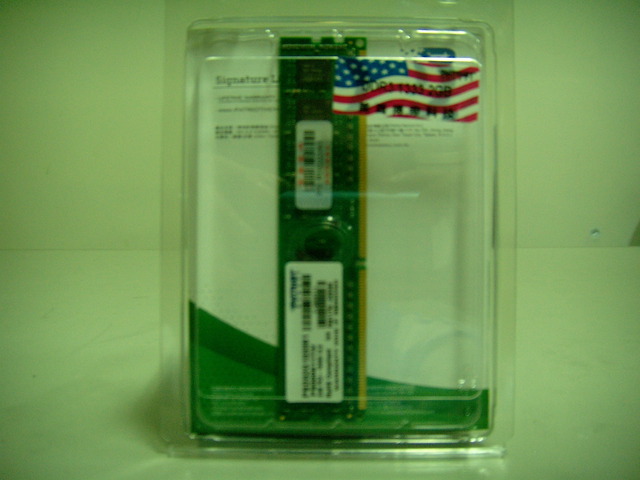

選用博帝DDR 3 1333 2G的記憶體。

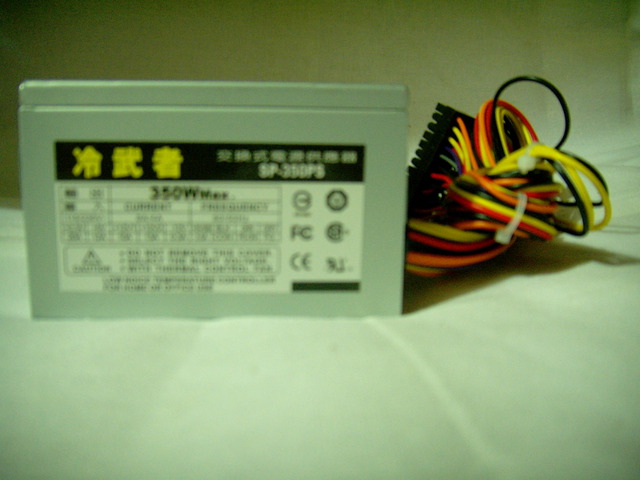

選用鴻海子公司首利的冷武者Power 350W，這顆品質相當的好哦！

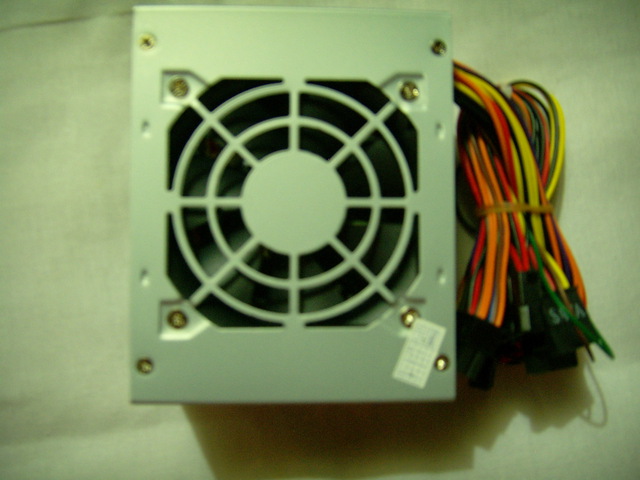

背面有個大散熱風扇，散熱沒問題！

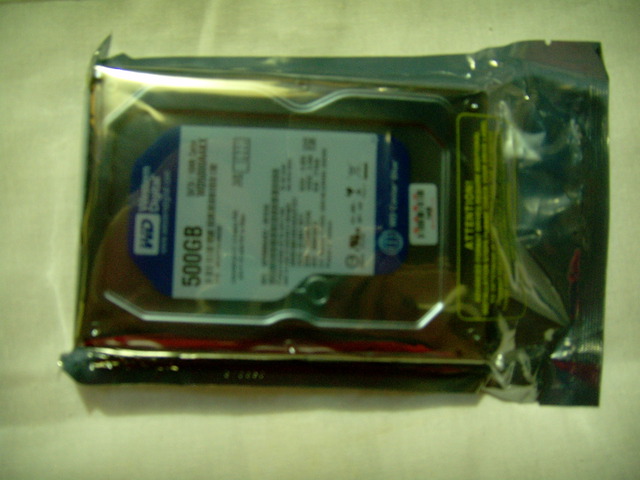

選用WD 500G 7200轉的高速硬碟
首先將機殼內的驅動板兩顆絲御下，最好不要動到接好的排線，除非有把握不會插錯驅動板排線以致燒壞螢幕面板，不然不要亂動

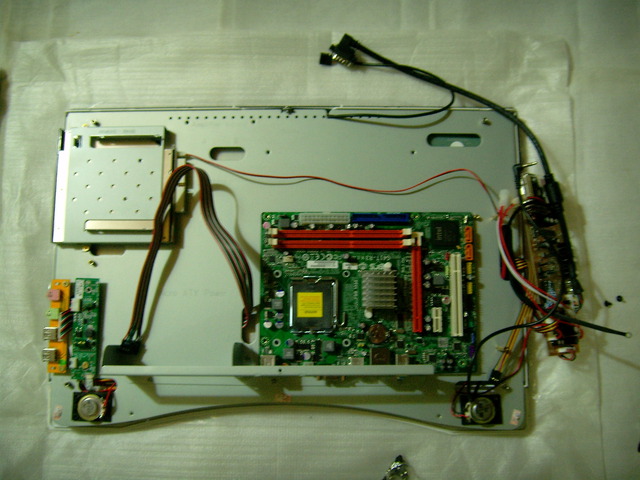

！把主機板拿出來量量相對位置，再用機殼內附的銅柱鎖在相對位置上。
接下來主機板的CPU和RAM裝上，先過電測試一下有沒問題，放著待裝。

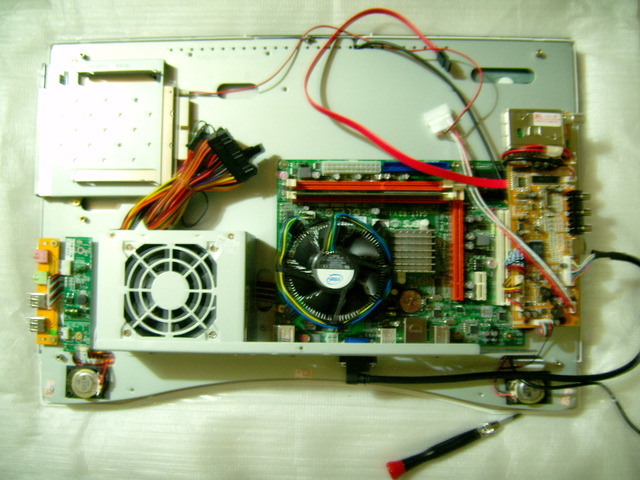

省略了一些步驟，先鎖上Power再將測試好的主機板裝上；機殼內的排線依標示插在主機板上的相對位置上，組裝原則跟桌上型主機一樣，不再贅述！驅動板鎖在主機板右邊的銅柱上。

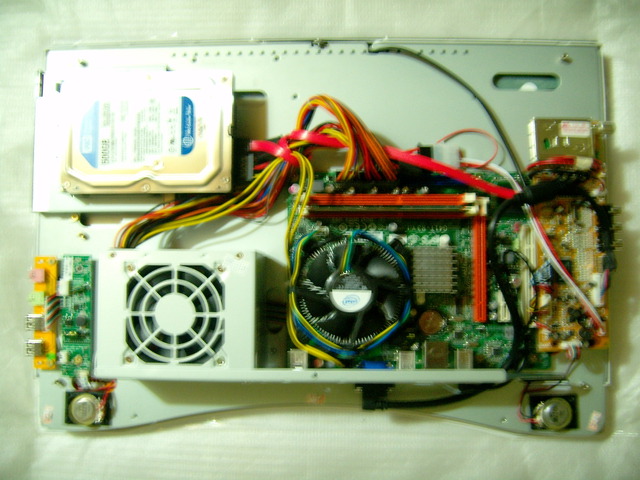

裝上硬碟（光碟機），將Power接上主機板，驅動板上的螢幕線及音源線記得也要接上主機板，整線...等等，先不急著鎖上機殼，把後支架裝上去，開機測試一下，組裝是否一切正常！
右下角是電源指示燈，按鍵由右至左分別是：開／關機鍵、清單／確定鍵、退出／切換鍵、上一頁鍵、下一頁鍵、音量＋鍵、音量－鍵
測試安裝Win7畫面一
測試安裝Win7畫面二
很多人由於沒有安裝過這樣的電腦，擔心組裝起來會不會麻煩，其實只要有組裝電腦經驗的人都很容易上手。建議要DIY的使用者選擇機殼加螢幕套件組，因為螢幕的高壓板和驅動板都已經安裝好了，只要依排線方向安裝即可；除非懂得液晶螢幕的驅動原理選擇自行組裝液晶套件，不然22吋的液晶面套件少說也要3,4仟塊...燒壞了也很傷本的...
由於組裝很簡易，直接上圖！
由於尚未安組件，所以出貨時只有在後支架上有一顆螺絲；御下螺絲後就可以把後機殼打開，開機殼時向左輕推就可把後機殼整個打開。
打開後機殼，把機殼放在不影響組裝的位置。
這次我們選用精英的G41T-R3的主機板。
選用的CPU是Intel E6700雙核心3.2G。
選用博帝DDR 3 1333 2G的記憶體。
選用鴻海子公司首利的冷武者Power 350W，這顆品質相當的好哦！
背面有個大散熱風扇，散熱沒問題！
選用WD 500G 7200轉的高速硬碟
首先將機殼內的驅動板兩顆絲御下，最好不要動到接好的排線，除非有把握不會插錯驅動板排線以致燒壞螢幕面板，不然不要亂動
接下來主機板的CPU和RAM裝上，先過電測試一下有沒問題，放著待裝。
省略了一些步驟，先鎖上Power再將測試好的主機板裝上；機殼內的排線依標示插在主機板上的相對位置上，組裝原則跟桌上型主機一樣，不再贅述！驅動板鎖在主機板右邊的銅柱上。
裝上硬碟（光碟機），將Power接上主機板，驅動板上的螢幕線及音源線記得也要接上主機板，整線...等等，先不急著鎖上機殼，把後支架裝上去，開機測試一下，組裝是否一切正常！
右下角是電源指示燈，按鍵由右至左分別是：開／關機鍵、清單／確定鍵、退出／切換鍵、上一頁鍵、下一頁鍵、音量＋鍵、音量－鍵
測試安裝Win7畫面一
測試安裝Win7畫面二
未完待續...
